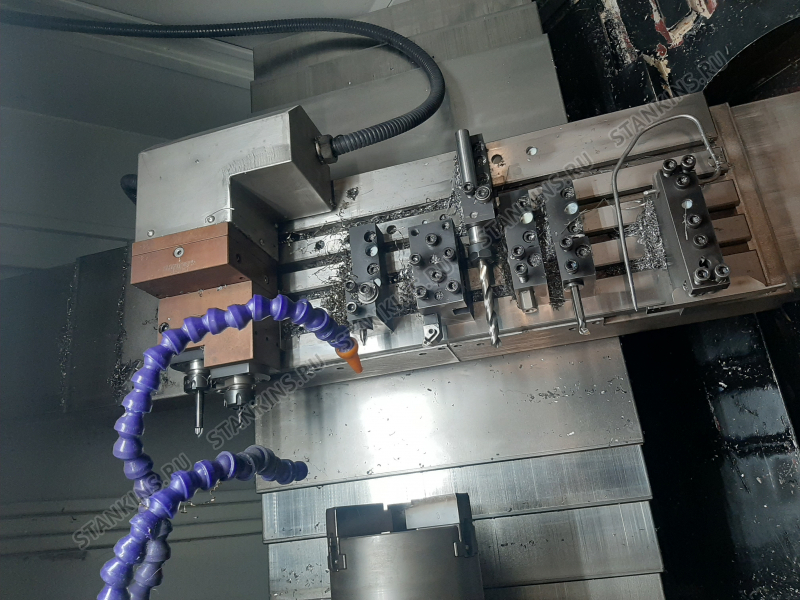

Токарный станок с ЧПУ DS-5LS (6LS) с радиальным приводным инструментом 2 шт и с линейным расположением расположением инструмента.
|
Конфигурация |
|
|
Система ЧПУ |
SYNTEC (Тайвань) |
|
Шпиндель |
POSA (Тайвань) |
|
Координатный серводвигатель X, Z |
YASKAWA (Япония) |
|
Двигатель шпинделя |
Beijing CTB (Китай) |
|
ШВП |
HIWIN (Тайвань) |
|
Линейные направляющие |
HIWIN (Тайвань) |
|
Подшипники |
NSK (Япония) |
|
Электроавтоматика |
Schneider |
|
Станина |
Чугунная, литая (Китай) |
| Характеристика |
Значение DS-5LS (DS-6LS) |
|
Макс. диаметр прутка |
35(45) мм |
|
Макс. диаметр обработки над станиной |
380 мм |
|
Макс. диаметр обработки над суппортом |
120 мм |
|
Макс. длина обработки |
255 мм |
|
Диаметр патрона |
5"/6" |
|
Макс. ход по оси Х |
1040 мм |
|
Макс. ход по оси Z |
300 мм |
|
Скорость быстрого перемещения (X/Z) |
24 / 30 м/мин |
|
Точность повторного позиционирования |
±0,003 мм |
|
Мощность серводвигателя шпинделя |
5,5/7.5 кВт |
|
Мощность серводвигателя по оси (X/Z) |
1,3 кВт |
|
Диапазон оборотов шпинделя |
45 – 4 500 об/мин |
|
Угол наклона станины |
45° |
|
Линейное расположение инструмента |
12 блоков |
|
Сечение радиального инструмента |
20х20 мм |
|
Диаметр осевого инструмента |
Ф20 мм |
|
Размер радиального приводного инструмента |
ER20/25 |
|
Мощность приводного инструмента |
1,3 кВт |
|
Максимальные обороты приводного инструмента |
3 000 об/мин |
|
Общая установленная мощность |
9,5 кВт |
|
Габаритные размеры, мм |
2090×1320×1760 |
|
Вес нетто |
2 850 кг |
